Насосы для химических производств
Насосы химические ХМ "Ермак"
Перекачивание химически активных жидкостей: кислот, щелочей, солей, растворителей, красок, моющих средств, дезинфицирующих растворов, топлива, масел и др.
Торцевое тефлоновое уплотнение John Crane.
Материал изготовления насосов AISI 316 TI. Российский аналог по ГОСТ: AISI 316Ti – 10Х17Н13М2Т
Температура жидкости от — 40°С до +140°С (-50°С +200°С). Дополнительная комплектация бачками для затворной жидкости, рубашками обогрева.
Марка насоса | Ду входа, мм | Ду выхода, мм | Подача, м3/ч | Напор, м | Частота вращения, об/мин | Мощность эл. двигателя, кВт |
ХМ 1,5/10К-0,55/2 | 20 | 20 | 1,5 | 10 | 2900 | 0,55 |
ХМ 1,5/15К-0,55/2 | 20 | 20 | 1,5 | 15 | 2900 | 0,55 |
ХМ 1,5/20К-0,75/2 | 32 | 32 | 1,5 | 20 | 2900 | 0,75 |
ХМ 3,5/10К-0,55/2 | 20 | 20 | 3,5 | 10 | 2900 | 0,55 |
ХМ 3,5/20К-0,75/2 | 32 | 32 | 3,5 | 20 | 2900 | 0,75 |
ХМ 6,3/10К-0,75/2 | 32 | 32 | 6,3 | 10 | 2900 | 0,75 |
ХМ 6,3/20К-1,5/2 | 32 | 32 | 6,3 | 20 | 2900 | 1,5 |
ХМ 6,3/25К-1,5/2 | 32 | 32 | 6,3 | 25 | 2900 | 1,5 |
ХМ 6,3/30К-2,2/2 | 50 | 32 | 6,3 | 30 | 2900 | 2,2 |
ХМ 6,3/50К-5,5/2 | 50 | 32 | 6,3 | 50 | 2900 | 5,5 |
ХМ 10/10К-0,75/2 | 32 | 32 | 10 | 10 | 2900 | 0,75 |
ХМ 12,5/20К-1,5/2 | 32 | 32 | 12,5 | 20 | 2900 | 1,5 |
ХМ 12,5/25К-2,2/2 | 32 | 32 | 12,5 | 25 | 2900 | 2,2 |
ХМ 12,5/30К-3/2 | 50 | 32 | 12,5 | 30 | 2900 | 3 |
ХМ 12,5/50К-5,5/2 | 50 | 32 | 12,5 | 50 | 2900 | 5,5 |
ХМ 20/20К-3/2 | 50 | 50 | 20 | 20 | 2900 | 3 |
ХМ 25/10К-2,2/2 | 50 | 50 | 25 | 10 | 2900 | 2,2 |
ХМ 25/30К-5,5/2 | 50 | 50 | 25 | 30 | 2900 | 5,5 |
ХМ 25/50К-7,5/2 | 50 | 50 | 25 | 50 | 2900 | 7,5 |
ХМ 25/80К-18,5/2 | 50 | 50 | 25 | 80 | 2900 | 18,5 |
ХМ 50/30К-7,5/2 | 80 | 50 | 50 | 30 | 2900 | 7,5 |
ХМ 50/50К-15/2 | 80 | 50 | 50 | 50 | 2900 | 15 |
ХМ 80/30К-11/2 | 80 | 65 | 80 | 30 | 2900 | 11 |
ХМ 80/50К-18,5/2 | 80 | 65 | 80 | 50 | 2900 | 18,5 |
ХМ 100/25К-15/2 | 100 | 80 | 100 | 25 | 2900 | 15 |
ХМ 100/30К-18,5/2 | 100 | 80 | 100 | 30 | 2900 | 18,5 |
ХМ 100/50К-30/2 | 100 | 65 | 100 | 50 | 2900 | 30 |
Насосы химические самовсасывающие ХМс "Ермак"
Создание воздушного вакуума во всасывающей магистрали до 8 м вод. ст. Подъем и перекачивание из цистерн и ёмкостей химически активных жидкостей: кислот, щелочей, моющих средств, дезинфицирующих растворов и т. д. Вязкость до 600 сСт. Плотность до 1,8 г/см . t - 30 + 90 градусов. Допускается перекачивание загрязненной жидкости.
Марка насоса | Подача, м3/ч | Напор, м | Частота вращения, об/мин | Мощность эл. двигателя, кВт |
ХМс 6,3/30К-2,2/2 | 6.3 | 30 | 2900 | 2,2 |
ХМс 12,5/30К-3/2 | 12,5 | 30 | 2900 | 3 |
ХМс 25/30К-5,5/2 | 25 | 30 | 2900 | 5,5 |
ХМс 6,3/50К-5,5/2 | 6,3 | 50 | 2900 | 5,5 |
ХМс 12,5/50К-5,5/2 | 12,5 | 50 | 2900 | 5,5 |
ХМс 25/50К-7,5/2 | 25 | 50 | 2900 | 7,5 |
ХМс 50/25К-7,5/2 | 50 | 25 | 2900 | 7,5 |
ХМс 80/20К-11/2 | 80 | 20 | 2900 | 11 |
ХМс 100/25К-15/2 | 100 | 25 | 2900 | 15 |
Химические насосы ХЦМ М, ХЦМ М
Устройство центробежного насоса ХЦМ (химический моноблочный насос), проточная часть из полипропилена.
Горизонтальный моноблочный насос представляет собой герметичную конструкцию центробежного типа. В его конструкции используются от 8 до 10 двухполюсных постоянных магнитов, которые объединены внешней магнитной полумуфтой. Магнитная полумуфта крепится к валу электродвигателя.
Марка насоса | Подача, м3/час | Напор, м | Давление избыточное на входе в насос, Мпа (кг/см2) не более | Установленная мощность, кВт | Размер входного патрубка | Размер выходного патрубка | Масса, кг |
ХЦМ 1/10 | 1 | 10 | 0,15 (1,5) | 0,25 | Трап 40 × 3 | Трап 30 × 3 | 5,5 |
ХЦМ 3/25М | 3 | 25 | 0,37 (3,75) | 1,5 | Трап 52 × 3 | Трап 34 × 3 | 18,5 |
ХЦМ 6/30М | 6 | 30 | 0,45 (4,5) | 2,2 | Трап 52 × 3 | Трап 34 × 3 | 26,0 |
ХЦМ 9/25М | 9 | 25 | 0,37 (3,75) | 2,2 | Трап 52 × 3 | Трап 34 × 3 | 26,5 |
ХЦМ 12/25М | 12 | 25 | 0,37 (3,75) | 3,0 | Трап 52 × 3 | Трап 34 × 3 | 32,5 |
ХЦМ 20/25М | 20 | 25 | 0,37 (3,75) | 4,0 | Трап 52 × 3 | Трап 34 × 3 | 39,5 |
Насосы химические ХЦМ В-К
Устройство насоса ХЦМ В-К (химический моноблочный взрывозащищенный насос), проточная часть из нержавеющей стали
Насосы ХЦМ В-К (проточная часть выполнена из нержавеющей стали) являются взрывозащищенными герметичными насосами. Насос представляет собой горизонтальную моноблочную конструкцию. К валу электродвигателя насоса крепится магнитная муфта.
Проточная часть взрывозащищенного насоса изготавливается из высококачественной стали марки 12Х18Н10Т. Насос является взрывозащищенным вариантом модели герметичного химического насоса с электродвигателем.
Марка насоса | Подача, м3/час | Напор, м | Мощность, кВт | Габариты, мм | Масса, кг |
ХЦМ 1/10 В-К | 1 | 10 | 0,55 | 440 × 158 × 230 | 28 |
ХЦМ 3/25 В-К | 3 | 25 | 2,2 | 561 × 227 × 283 | 60 |
ХЦМ 3/40 В-К | 3 | 40 | 4,0 | 645 × 257,5 × 402 | 90 |
ХЦМ 6/30 В-К | 6 | 30 | 3,0 | 607 × 250 × 392 | 70 |
ХЦМ 12/25 В-К | 12 | 25 | 4,0 | 635 × 263 × 402 | 88 |
ХЦМ 30/25 В-К | 30 | 25 | 7,5 | 720 × 291 × 453 | 116 |
Ремонтные комплекты для химических насосов ХЦМ и ХЦМ В-К
Электронасосы ХЦМ можно ремонтировать на месте их эксплуатации, для этого выпускаются ремонтные комплекты двух типов (№1 и №2)
Ремкомплект №1: ось (1 шт.), шайба (2 шт.), втулка (3 шт.).
Ремкомплект №2: представляет собой проточную часть в сборе насоса и состоит из рабочего колеса, улитки, фланца и составных частей ремкомплекта №1.
Преимущества использования готового ремкомплекта:
• Все комплектующие собираются на одном предприятии, что гарантирует единое качество и обеспечивает быстрый и удобный монтаж комплекта на месте;
• Использование готового ремкомплекта уменьшает трудозатраты на ремонт, обеспечивая при этом высокое качество.

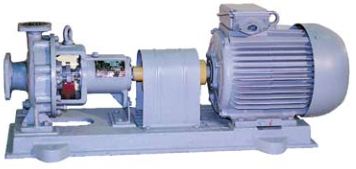

Насосы "Х"
Агрегаты электронасосные типа "Х" - центробежные, горизонтальные, консольные, одноступенчатые - предназначены для перекачивания химически активных и нейтральных жидкостей плотностью не более 1850 кг/м3, содержащих твердые включения в количестве не более 0,1% по объему с размером частиц не более 0,2 мм, кинематическая вязкость до 30х10-6 м2/с. Температура перекачиваемой жидкости от 233 до 393К (от -40 до +120 С). Уплотнение вала насоса - двойное торцовое или двойное сальниковое. Материал деталей проточной части электронасосов: - хромоникелевая сталь 12Х18Н9ТЛ-"К" (t от -40 до +120 0С); - хромоникельмолибденовая сталь 12Х18Н12МЗТЛ-"Е" (t от -40 до +120 0С); - хромоникельмолибденомеднистая сталь 07ХН25МДТЛ-"И" (t от -40 до +120 0С) - сплав на никелевой основе ХН65МВЛ и ХН54МСДЛ - "Н" (t от -40 до +120 0С) - углеродистая сталь 25Л - "А" (t от -40 до +90 0С) Электронасосные агрегаты выпускаются в общепромышленном и взрыво - и пожаробезопасном исполнениях.
Типоразмер насоса |
Подача, м3/ч |
Напор, м |
Частота вращения, С-1 (об/мин) |
Допускаем кавитацион. запас, м, не более |
Мощность двигателя, кВт |
Масса насоса, кг |
Масса агрегата, кг |
||
Плотность, т/м3 |
Плотность, т/м3 |
||||||||
до 1,3 |
до 1,85 |
до 1,3 |
до 1,85 |
||||||
Х50-32-125 |
12,5 |
20 |
48(2900) |
3,5 |
3 |
4 |
37 |
125 |
130 |
Х50-32-125а |
10,5 |
14 |
48(2900) |
3,5 |
3 |
4 |
37 |
125 |
130 |
Х50-32-125б |
10 |
12,5 |
48(2900) |
3,5 |
3 |
4 |
37 |
125 |
130 |
Х50-32-250 |
12,5 |
80 |
48(2900) |
3,5 |
18,5 |
30 |
90 |
285 |
345 |
Х50-32-250а |
11,5 |
67 |
48(2900) |
3,5 |
15 |
22 |
90 |
270 |
315 |
Х50-32-250б |
10,5 |
55 |
48(2900) |
3,5 |
15 |
22 |
90 |
270 |
315 |
Х50-32-250д |
12,5 |
88 |
48(2900) |
3,5 |
18,5 |
30 |
90 |
285 |
345 |
Х65-50-125 |
25 |
20 |
48(2900) |
4,0 |
4 |
5,5 |
40 |
135 |
145 |
Х65-50-125а |
23 |
17 |
48(2900) |
4,0 |
3 |
5,5 |
40 |
130 |
145 |
Х65-50-125б |
20 |
12,5 |
48(2900) |
4,0 |
3 |
5,5 |
40 |
130 |
145 |
Х65-50-160 |
25 |
32 |
48(2900) |
4,0 |
7,5 |
11 |
55 |
190 |
225 |
Х65-50-160а |
22,5 |
26 |
48(2900) |
4,0 |
5,5 |
7,5 |
55 |
145 |
190 |
Х80-65-160 |
50 |
32 |
48(2900) |
4,5 |
15 |
18,5 |
60 |
270 |
285 |
Х80-65-160а |
45 |
26 |
48(2900) |
4,5 |
11 |
15 |
60 |
230 |
270 |
Х80-65-160б |
42 |
20 |
48(2900) |
4,5 |
11 |
15 |
60 |
230 |
270 |
Х80-50-200 |
50 |
50 |
48(2900) |
4,5 |
18,5 |
30 |
73 |
305 |
355 |
Х80-50-200а |
45 |
40 |
48(2900) |
4,5 |
15 |
30 |
73 |
290 |
355 |
Х80-50-250 |
50 |
80 |
48(2900) |
4,5 |
37 |
55 |
119 |
445 |
570 |
Х80-50-250а |
45 |
67 |
48(2900) |
4,5 |
30 |
45 |
119 |
380 |
465 |
Х100-80-160 |
100 |
32 |
48(2900) |
5,0 |
22 |
30 |
83 |
320 |
340 |
Х100-80-160а |
90 |
26 |
48(2900) |
5,0 |
18,5 |
30 |
83 |
300 |
340 |
Х100-80-160б |
80 |
20 |
48(2900) |
5,0 |
18,5 |
30 |
83 |
300 |
340 |
Х100-65-200 |
100 |
50 |
48(2900) |
5,0 |
37 |
55 |
130 |
420 |
545 |
Х100-65-200а |
90 |
40 |
48(2900) |
5,0 |
22 |
30 |
130 |
355 |
375 |
Х100-65-250 |
100 |
80 |
48(2900) |
5,0 |
75 |
90 |
135 |
770 |
810 |
Х100-65-250а |
90 |
67 |
48(2900) |
5,0 |
55 |
75 |
135 |
620 |
770 |
Х100-65-315 |
100 |
125 |
48(2900) |
5,0 |
132 |
200 |
180 |
1120 |
1470 |
Х100-65-315а |
90 |
105 |
48(2900) |
5,0 |
110 |
160 |
180 |
1090 |
1240 |
Х150-125-315 |
200 |
32 |
24(1450) |
4,5 |
45 |
75 |
205 |
730 |
910 |
Х150-125-315а |
180 |
26 |
24(1450) |
4,5 |
37 |
55 |
205 |
675 |
780 |
Х150-125-400 |
200 |
50 |
24(1450) |
4,5 |
75 |
110 |
272 |
910 |
1235 |
Х150-125-400а |
180 |
40 |
24(1450) |
4,5 |
75 |
90 |
275 |
910 |
955 |
Х200-150-315 |
315 |
32 |
24(1450) |
5,0 |
55 |
75 |
245 |
790 |
930 |
Х200-150-315а |
290 |
26 |
24(1450) |
5,0 |
45 |
55 |
245 |
700 |
790 |
Х200-150-500 |
315 | 80 | 24(1450) | 6 | 160 | 200 | 440 | 1745 | 1780 |
Х200-150-500а |
290 | 63 | 24(1450) | 6 | 132 | 160 | 440 | 1520 | 1745 |
Х200-150-500б |
270 | 50 | 24(1450) | 6 | 110 | 132 | 440 | 1410 | 1520 |
1Х250-200-500 |
500 | 80 | 24(1450) | 5 | 250 | 315 | 780 | 2655 | 2975 |
1Х250-200-500а |
450 | 63 | 24(1450) | 5 | 160 | 250 | 780 | 2140 | 2655 |
1Х250-200-500б |
400 | 50 | 24(1450) | 5 | 132 | 200 | 780 | 1920 | 2190 |
Насосы Х45/240
Агрегаты электронасосные типа "Х45/240" - предназначен для перекачивание химически активных и нейтральны жидкостей плотностью, max, 1850 кг/м3, содержащих твердые включения в количестве, max, 0,1% по объему с размером частиц, max, 0,2 мм, для которых скорость проникновения коррозии материала проточной части, max, 0,1 мм/год. Кинематическая вязкость перекачиваемой жидкости до 30х10-6 м2/с. Температура перекачиваемой жидкости от -40 до +1200С, в том числе для перекачивания формалиновой шихты температурой до +600С. Агрегат электронасосный «Х 45/240» состоит из насоса и электродвигателя, смонтированных на общей фундаментной плите (раме). Привод насоса осуществляется через соединительную муфту. Насос состоит из трех основных узлов: приводной, проточной части и узла уплотнения. Подвод и отвод перекачиваемой жидкости расположены в горизонтальной плоскости и направлены в противоположные стороны. Перевод жидкости из спиральной камеры первой ступени во всасывание второй ступени осуществляется наружной переводной трубой.
Материал деталей проточной части электронасосов:
- хромоникелевая сталь 12Х18Н9ТЛ-"К" (t от -40 до +120 0С);
- хромоникельмолибденовая сталь 12Х18Н12МЗТЛ-"Е" (t от -40 до +120 0С);
- хромоникельмолибденомеднистая сталь 07ХН25МДТЛ-"И" (t от -40 до +120 0С)
Насосы "ХД"
Агрегаты электронасосные типа "Х" в исполнении "Д" - центробежные, горизонтальные, консольные, одноступенчатые - предназначены для перекачивания химически активных и нейтральных жидкостей плотностью не более 1850 кг/м3, вязкостью до 30х10-6 м2/с, содержащих твердые включения размером до 0,2 мм, объемная концентрация которых не превышает 0,1%.
Температура перекачиваемой жидкости от 273 до 363 К (от 0 до +90 С). Уплотнение вала насоса - одинарное торцовое или одинарное сальниковое.
Материал деталей проточной части насоса - хромистый чугун ЧХ28.
Типоразмер насоса |
Подача, м3/ч |
Напор, м |
Частота вращения, С-1(об/мин) |
Допускаем кавитацион. запас, м, не более |
Мощность двигателя, кВт |
Масса насоса, кг |
Масса агрегата, кг |
||
Плотность, т/м3 |
Плотность, т/м3 |
||||||||
до 1,3 |
до 1,85 |
до 1,3 |
до 1,85 |
||||||
Х50-32-125-Д |
12,5 |
20 |
48 (2900) |
3,5 |
3 |
4 |
43 |
115 |
120 |
Х50-32-125а-Д |
10,5 |
17 |
48 (2900) |
3,5 |
3 |
4 |
43 |
115 |
120 |
Х65-50-125-Д |
25 |
20 |
48 (2900) |
4,0 |
4 |
5,5 |
53 |
125 |
135 |
Х65-50-125а-Д |
23 |
17 |
48 (2900) |
4,0 |
3 |
5,5 |
53 |
120 |
135 |
Х80-50-160-Д |
50 |
32 |
48 (2900) |
4,5 |
15 |
18,5 |
75 |
250 |
300 |
Х80-50-160а-Д |
46 |
26 |
48 (2900) |
4,5 |
11 |
15 |
75 |
200 |
250 |
Х80-50-200-Д |
50 |
50 |
48 (2900) |
4,5 |
18,5 |
30 |
106 |
295 |
370 |
Х80-50-200а-Д |
45 |
40 |
48 (2900) |
4,5 |
15 |
30 |
106 |
280 |
370 |
Х100-80-160-Д |
100 |
32 |
48 (2900) |
5,0 |
22 |
30 |
110 |
345 |
365 |
Х100-80-160а-Д |
90 |
26 |
48 (2900) |
5,0 |
18,5 |
30 |
110 |
315 |
365 |
Х150-125-315-Д |
200 |
32 |
24 (1450) |
4,5 |
45 |
75 |
200 |
660 |
870 |
Х150-125-315а-Д |
180 |
26 |
24 (1450) |
4,5 |
37 |
55 |
200 |
615 |
745 |
Насосы "ХО"
Агрегаты электронасосные типа "ХО" - центробежные, горизонтальные, консольные, одноступенчатые - предназначены для перекачивания химически активных и нейтральных жидкостей плотностью не более 1850 кг/м3, содержащих твердые включения в количестве не более 0,1% по объему с размером частиц не более 0,2 мм, кинематическая вязкость до 30х10-6м2/с, а также жидкостей, кристаллизующихся при температуре окружающей среды, для чего на
всасывающем патрубке электронасоса предусмотрена камера обогрева.
Температура перекачиваемой жидкости от 273 до 523 К (от 0 до +2500С).
Уплотнение вала насоса - двойное сальниковое или двойное торцовое.
Материал деталей проточной части насоса:
- хромоникелевая сталь 12Х18Н9ТЛ-"К";
- хромоникельмолибденовая сталь 12Х18Н12МЗТЛ-"Е";
- хромоникельмолибденомеднистая сталь 07ХН25МДТЛ-"И";
- сплав на никелевой основе ХН65МВЛ и ХН54МСДЛ - "Н".
Электронасосные агрегаты выпускаются в общепромышленном, взрыво- и пожаробезопасном исполнениях.
Типоразмер насоса |
Подача, м3/ч |
Напор, м |
Частота вращения, С-1(об/мин) |
Допускаем кавитацион. запас, м, не более |
Мощность двигателя, кВт |
Масса насоса, кг |
Масса агрегата, кг |
||
Плотность, т/м3 |
Плотность, т/м3 |
||||||||
до 1,3 |
до 1,85 |
до 1,3 |
до 1,85 |
||||||
ХО50-32-250 |
12,5 |
80 |
48(2900) |
3,5 |
18,5 |
30 |
95 |
305 |
355 |
ХО50-32-250а |
11,5 |
67 |
3,5 |
15 |
22 |
95 |
290 |
335 |
|
ХО50-32-250б |
10,5 |
55 |
3,5 |
15 |
22 |
95 |
290 |
335 |
|
ХО50-32-250д |
12,5 |
88 |
3,5 |
18,5 |
30 |
95 |
305 |
355 |
|
ХО80-50-200 |
50 |
50 |
4,5 |
18,5 |
30 |
72 |
290 |
360 |
|
ХО80-50-200а |
45 |
40 |
4,5 |
15 |
30 |
72 |
270 |
360 |
|
ХО100-80-160 |
100 |
32 |
5,0 |
22 |
30 |
95 |
375 |
395 |
|
ХО100-80-160а |
90 |
26 |
5,0 |
18,5 |
30 |
95 |
355 |
395 |
|
ХО100-80-160б |
80 |
20 |
5,0 |
18,5 |
30 |
95 |
355 |
395 |
|
ХО100-65-200 |
100 |
50 |
5,0 |
37 |
55 |
100 |
495 |
465 |
|
ХО100-65-200а |
90 |
40 |
5,0 |
22 |
30 |
100 |
400 |
420 |
|
ХО100-65-250 |
100 |
80 |
5,0 |
75 |
90 |
115 |
790 |
830 |
|
ХО100-65-250а |
90 |
67 |
5,0 |
55 |
75 |
115 |
675 |
790 |
|
ХО80-50-250 |
50 |
80 |
4,5 |
37 |
55 |
135 |
480 |
590 |
|
ХО80-50-250а |
45 |
67 |
4,5 |
30 |
45 |
135 |
435 |
445 |
|
ХО80-50-315 |
50 |
125 |
4,5 |
75 |
90 |
160 |
760 |
800 |
|
ХО80-50-315а |
45 |
100 |
4,5 |
55 |
75 |
160 |
625 |
760 |
|
ХО150-125-315 |
200 |
32 |
24(1450) |
4,5 |
45 |
75 |
215 |
725 |
930 |
ХО150-125-315а |
180 |
26 |
4,5 |
37 |
55 |
215 |
700 |
795 |
|
ХО200-150-315 |
315 |
32 |
5,0 |
55 |
75 |
260 |
800 |
945 |
|
ХО200-150-315а |
290 |
26 |
5,0 |
45 |
55 |
260 |
715 |
800 |
Насосы "АХ"
Агрегаты электронасосные "АХ", центробежные, горизонтальные, консольные, одноступенчатые, предназначены для перекачивания химически активных и нейтральных жидкостей плотностью не более 1850 кг/м3, вязкостью до 30х10-6 м2/с, содержащих твердые включения размером до 1 мм, объемная концентрация которых не превышает 1,5%. Температура перекачиваемой жидкости от 233 до 393 К (от -40 до +120 С).
Уплотнение вала насоса - двойное сальниковое или двойное торцовое.
Материал деталей проточной части насоса:
- хромоникелевая сталь 12Х18Н9ТЛ-"К";
- хромоникельмолибденовая сталь 12Х18Н12МЗТЛ-"Е";
- хромоникельмолибденомеднистая сталь 07ХН25МДТЛ-"И"
- сплав на никелевой основе ХН65МВЛ и ХН54МСДЛ - "Н".
Электронасосные агрегаты выпускаются в общепромышленном, взрыво- и пожаробезопасном исполнениях.
Типоразмер насоса |
Подача, м3/ч |
Напор, м |
Частота вращения, С-1 (об/мин) |
Допускаем кавитацион. запас, м, не более |
Мощность двигателя, кВт |
Масса насоса, кг |
Масса агрегата, кг |
||
Плотность, т/м3 |
Плотность, т/м3 |
||||||||
до 1,3 |
до 1,85 |
до 1,3 |
до 1,85 |
||||||
АХ3/15 |
3 |
15 |
48 (2900) |
5 |
1,5 | 2,2 |
27 |
75 |
77 |
АХ40-25-160 |
6,3 |
32 |
3 |
4 |
5,5 |
46 |
136 |
142 |
|
АХ40-25-160а |
6 |
25 |
3 |
3 |
3 |
46 |
130 |
130 |
|
АХ40-25-160б |
5 |
20 |
3 |
3 |
3 |
46 |
130 |
130 |
|
АХ40-25-160д |
6,3 |
37 |
3 |
4 |
5,5 |
46 |
136 |
142 |
|
АХ50-32-160 |
12,5 |
32 |
3,5 |
5,5 |
7,5 |
49 |
145 |
180 |
|
АХ50-32-160а |
11,5 |
25 |
3,5 |
4 |
5,5 |
49 |
140 |
145 |
|
АХ50-32-160б |
10 |
20 |
3,5 |
3 |
4 |
49 |
134 |
140 |
|
АХ50-32-200 |
12,5 |
50 |
3,5 |
15 |
18,5 |
58 |
285 |
295 |
|
АХ50-32-200а |
11,5 |
40 |
3,5 |
7,5 |
11 |
58 |
217 |
245 |
|
АХ50-32-200б |
10 |
32 |
3,5 |
7,5 |
7,5 |
58 |
217 |
217 |
|
АХ65-40-200 |
25 |
50 |
4 |
15 |
22 |
65 |
290 |
335 |
|
АХ65-40-200а |
24 |
40 |
4 |
11 |
15 |
65 |
250 |
290 |
|
АХ65-40-200б |
23,5 |
32 |
4 |
11 |
15 |
65 |
250 |
290 |
|
АХ100-65-315 |
50 |
32 |
24 (1450) |
3 |
15 |
22 |
125 |
400 |
460 |
АХ100-65-315а |
44,5 |
25 |
3 |
11 |
15 |
125 |
345 |
400 |
|
АХ100-65-315б |
39 |
20 |
3 |
11 |
11 |
125 |
345 |
345 |
|
АХ100-65-400 |
50 |
50 |
3 |
30 |
37 |
186 |
610 |
695 |
|
АХ100-65-400а |
44 |
39 |
3 |
22 |
30 |
186 |
590 |
610 |
|
АХ100-65-400б |
40 |
33 |
3 |
18,5 |
22 |
186 |
565 |
590 |
|
АХ125-80-250 |
80 |
20 |
4 |
15 |
18,5 |
105 |
370 |
385 |
|
АХ125-100-315 |
125 |
32 |
4 |
37 |
45 |
144 |
575 |
600 |
|
АХ125-100-315а |
112 |
26 |
4 |
30 |
37 |
144 |
520 |
575 |
|
АХ125-100-315б |
102 |
21,5 |
4 |
22 |
30 |
144 |
500 |
520 |
|
АХ125-100-400 |
125 |
50 |
4,5 |
55 |
75 |
200 |
805 |
940 |
|
АХ125-100-400а |
112 |
41 |
4,5 |
45 |
55 |
200 |
760 |
805 |
|
АХ125-100-400б |
105 |
35 |
4,5 |
45 |
45 |
200 |
760 |
760 |
|
АХ150-125-315 |
200 |
32 |
6 |
55 |
75 |
185 |
790 |
925 |
|
АХ150-125-315а |
180 |
27 |
6 |
45 |
55 |
185 |
735 |
790 |
|
АХ150-125-315б |
165 |
21 |
6 |
30 |
37 |
185 |
605 |
705 |
|
1АХ150-125-315б |
500 | 32 | 6 | 90 | 132 | 420 | 1130 | 1415 | |
АХ315-50 |
315 |
50 |
6 |
75 |
90 |
340 |
1226 |
1272 |
|
АХ315-50а |
285 |
40 |
6 |
90 |
110 |
340 |
1320 |
1270 |
|
АХ315-50б |
260 |
32 |
6 |
75 |
90 |
340 |
1300 |
1320 |
Насосы АХ 3/15
Агрегат электронасосный типа АХ 3/15 предназначены для перекачивания химически активных и нейтральных жидкостей плотностью, мах, 1850 кг/м3 и содержащих твердые включения в количестве, мах, 1,5% по объему с размером частиц, мах, 1 мм, для которых скорость проникновения коррозии материала деталей проточной части, мах, 0,1 мм/год. Кинематическая вязкость перекачиваемой жидкости до 30х10-6 м2/с. Температура перекачиваемой жидкости от -400 до +1200С
Уплотнение вала насоса - двойное сальниковое или двойное торцовое.
Материал деталей проточной части насоса:
- хромоникелевая сталь 12Х18Н9ТЛ-"К";
- хромоникельмолибденовая сталь 12Х18Н12МЗТЛ-"Е";
- хромоникельмолибденомеднистая сталь 07ХН25МДТЛ-"И"
Электронасосные агрегаты выпускаются в общепромышленном, взрыво- и пожаробезопасном исполнениях.
Типоразмер насоса |
Подача |
Напор, м |
Частота вращения с-1 (об/мин) |
Допускаемый кавитационный запас м, не более |
Мощность, потребляемая насосом, кВт |
|
м3/ч |
л/с |
|||||
АХ3/15 |
3 |
0,83 |
15 |
48 (2900) |
5 |
0,58 |
Насосы АХ 150/40
Агрегат электронасосный центробежный АХ150/40 предназначен для перекачивания химически активных и нейтральных жидкостей, содержащих твердые включения до 1 мм, объëмная концентрация которых не превышает 1,5%, а также пульпы (крошки каучука в воде) и жидкостей, сходных с ней по физико-механическим свойствам, содержащих неабразивные взвешенные частицы размером не более 10 мм, концентрацией по объëму не более 5%. Температура перекачиваемой жидкости от минус 40 до плюс120 оС.Уплотнение вала насоса - двойное сальниковое или двойное торцовое.
Материал деталей проточной части насоса:
- хромоникелевая сталь 12Х18Н9ТЛ-"К";
- хромоникельмолибденовая сталь 12Х18Н12МЗТЛ-"Е";
- хромоникельмолибденомеднистая сталь 07ХН25МДТЛ-"И"
Электронасосные агрегаты выпускаются в общепромышленном, взрыво- и пожаробезопасном исполнениях.
Обозначение типоразмера насоса |
Подача Q |
Напор Н, м |
Частота вращения n, с-1 (об/мин) |
Допускаемый кавитационный запас Δh, м, не более |
Мощность, потребл. насосом N, кВт |
|
м3/ч |
л/с |
|||||
АХ150/40 |
150 |
41,7 |
40 |
24(1450) |
4 |
31 |
Примечания 1 Мощность насоса дана при перекачивании жидкости плотностью 1000 кг/м3. |
Насосы АХ 315/50
Агрегат электронасосный типа АХ 315/50 предназначен для перекачивания химически активных и нейтральных жидкостей плотностью, мах, 1850 кг/м3 и содержащих твердые включения в количестве, мах, 1,5% по объему с размером частиц, мах, 1 мм, для которых скорость проникновения коррозии материала деталей проточной части, мах, 0,1 мм/год. Кинематическая вязкость перекачиваемой жидкости до 30х10-6 м2/с.
Температура перекачиваемой жидкости от -400 до +1200С
Уплотнение вала насоса - двойное сальниковое или двойное торцовое.
Материал деталей проточной части насоса:
- хромоникелевая сталь 12Х18Н9ТЛ-"К";
- хромоникельмолибденовая сталь 12Х18Н12МЗТЛ-"Е";
- хромоникельмолибденомеднистая сталь 07ХН25МДТЛ-"И"
- сплав на никелевой основе ХН65МВЛ и ХН54МСДЛ - "Н".
Электронасосные агрегаты выпускаются в общепромышленном, взрыво- и пожаробезопасном исполнениях.
Типоразмер насоса |
Подача |
Напор, м |
Частота вращения с-1 (об/мин) |
Допускаемый кавитационный запас м, не более |
Мощность потребляемая насосом, кВт |
|
м3/ч |
л/с |
|||||
АХ315-50 |
315 |
87,5 |
50 |
24 (1450) |
6 |
63 |
АХ315-50а |
285 |
79 |
40 |
45 |
||
АХ315-50б |
260 |
72 |
32 |
33 |
Насосы "АХО"
Агрегаты электронасосные типа "АХО" - центробежные, горизонтальные, консольные, одноступенчатые. Предназначены для перекачивания химически активных и нейтральных жидкостей плотностью не более 1850 кг/м3, вязкостью до 30х10-6м2/с, содержащих твердые включения размером до 1 мм, объемная концентрация которых не превышает 1,5%, а также жидкостей, кристаллизующихся при температуре окружающей cреды, для чего на всасывающем патрубке насоса предусмотрена камера обогрева.
Температура перекачиваемой жидкости от 273 до 523 К (от 0 до +250С)
Уплотнение вала насоса - двойное сальниковое или двойное торцовое.
Материал деталей проточной части насоса:
- хромоникелевая сталь 12Х18Н9ТЛ-"К";
- хромоникельмолибденовая сталь 12Х18Н12МЗТЛ-"Е";
- хромоникельмолибденомеднистая сталь 07ХН25МДТЛ-"И";
-- сплав на никелевой основе ХН65МВЛ и ХН54МСДЛ - "Н".
Электронасосные агрегаты выпускаются в общепромышленном, взрыво- и пожаробезопасном исполнениях.
Типоразмер насоса |
Подача, м3/ч |
Напор, м |
Частота вращения, С-1 (об/мин) |
Допускаем кавитацион. запас, м, не более |
Мощность двигателя, кВт |
Масса насоса, кг |
Масса агрегата, кг |
||
Плотность, т/м3 |
Плотность, т/м3 |
||||||||
до 1,3 |
до 1,85 |
до 1,3 |
до 1,85 |
||||||
АХО40-25-160 |
6,3 |
32 |
48(2900) |
3 |
4 |
5,5 |
52 |
142 |
150 |
АХО40-25-160а |
6 |
25 |
3 |
3 |
3 |
52 |
138 |
138 |
|
АХО40-25-160б |
5 |
20 |
3 |
3 |
3 |
52 |
138 |
138 |
|
АХО40-25-160д |
6,3 |
37 |
3 |
3 |
3 |
52 |
142 |
150 |
|
АХО50-32-160 |
12,5 |
32 |
3,5 |
5,5 |
7,5 |
56 |
146 |
191 |
|
АХО50-32-160а |
11,5 |
25 |
3,5 |
4 |
5,5 |
56 |
141 |
146 |
|
АХО50-32-160б |
10 |
20 |
3,5 |
3 |
4 |
56 |
135 |
141 |
|
АХО50-32-200 |
12,5 |
50 |
3,5 |
15 |
18,5 |
60 |
270 |
300 |
|
АХО50-32-200а |
11,5 |
40 |
3,5 |
7,5 |
11 |
60 |
222 |
250 |
|
АХО50-32-200б |
10 |
32 |
3,5 |
7,5 |
7,5 |
60 |
222 |
222 |
|
АХО65-40-200 |
25 |
50 |
4 |
15 |
22 |
65 |
270 |
335 |
|
АХО65-40-200а |
24 |
40 |
4 |
11 |
15 |
65 |
252 |
270 |
|
АХО65-40-200б |
23,5 |
32 |
4 |
11 |
15 |
65 |
252 |
270 |
Насосы "ТХ"
Агрегаты электронасосные типа «ТХ» предназначены для перекачивания химически активных и нейтральных жидкостей, плотностью не более 1850кг/м3, содержащих твëрдые включения размером до 1мм, объëмная концентрация которых не превышает 15%, в том числе твëрдые включения размером до 5 мм объëмной концентрацией до 1%, в которых скорость проникновения коррозии проточной части не превышает 0,1мм в год.
Температура перекачиваемых жидкостей от 233 до 3930К (от минус 40 до плюс 1200С), кинематическая вязкость - не более 30х10-6м2/с.
Исполнения насосов по материалу могут быть «К», «Е», «И», по виду уплотнения вала в месте выхода его из корпуса насоса - с двойным мягким сальником (СД) или двойным торцовым уплотнением 55 (тип 153/Д).
Типоразмер насоса |
Подача, Q, м3/ч (л/с) |
Напор, Н, м |
Допускаемый кавитационный запас, м, не более |
Мощность, N, кВт |
КПД, %, не менее |
Частота вращения, n, с-1 (об/мин) |
ТХ125-80-400/4 ТХ125-80-400а/4 ТХ125-80-400б/4 ТХ125-80-400в/4 ТХ125-80-400д/4 |
110 (30,6) 100 (27,8) 90 (25) 85 (23,6) 110 (30,6) |
50 44 38 32 58 |
3,5 |
26,2 21,4 16,9 14,5 29,7 |
57 56 55 51 59 |
1450 |
ТХ125-80-400/6 ТХ125-80-400а/6 ТХ125-80-400б/6 ТХ125-80-400в/6 ТХ125-80-400д/6 |
73 (20,3) 67 (18,6) 60 (16,7) 57 (15,8) 73 (20,3) |
23 20 17,5 15 26 |
7,6 6,2 4,9 4,2 8,6 |
60 59 58 56 60 |
960 |
|
ТХ 65-50-250/4 |
25(6,95) |
23 |
2 |
3,13 |
50 |
1450 |
Примечание - Мощность указана при перекачивании воды плотностью p=1000кг/м3. |
Насосы "АХП" полупогружные
Агрегаты электронасосные типа "АХП" - полупогружные, вертикальные, одноступенчатые - предназначены для перекачивания химически активных и нейтральных жидкостей плотностью не более 1850 кг/м3, вязкостью до 30х10-6м2/с, содержащих твердые включения размером до 1 мм, объемная концентрация не превышает 1,5%.
Температура перекачиваемой жидкости от 233 до 393К (от - 40 до +120°С).
Насосы типа "АХП" могут быть исполнения "АХПО", которые предназначены для перекачивания тех же жидкостей, что и насосы "АХП", но с температурой от 273 до 523К (от 0 до + 250°С), а так же жидкостей, кристаллизующихся при температуре окружающией среды для чего подвеска и трудопровод напорный имеют камеру обогрева. Уплотнение вала электронасоса - двойное сальниковое или двойное торцовое.
Материал деталей проточной части насоса:
- хромоникелевая сталь 12Х18Н9ТЛ-"К";
- хромоникельмолибденовая сталь 12Х18Н12МЗТЛ-"Е";
- хромоникельмолибденомеднистая сталь 07ХН25МДТЛ-"И";
- углеродистая сталь марки "25Л" - "А".
Электронасосные агрегаты выпускаются в общепромышленном, взрыво- и пожаробезопасном исполнениях.
Типоразмер насоса |
Подача, м3/ч |
Напор, м |
Частота |
Допускаем |
Давление |
Мощ- кВт |
Масса насо- кг |
Масса кг |
||
Плот- |
Плот- |
|||||||||
до |
до |
до |
до 1,85 |
|||||||
АХП(О)50-32-200-0,8 |
12,5 |
50 |
48 (2900) |
3 |
0,1 (1,0) |
15 |
18,5 |
155 |
290 |
310 |
АХП(О)50-32-200а-0,8 |
12 |
41 |
11 |
15 |
155 |
245 |
290 |
|||
АХП(О)50-32-200б-0,8 |
11,5 |
32 |
7,5 |
11 |
155 |
215 |
245 |
|||
АХП(О)50-32-200-1,3 |
12,5 |
50 |
15 |
18,5 |
190 |
320 |
340 |
|||
АХП(О)50-32-200а-1,3 |
12 |
41 |
11 |
15 |
190 |
270 |
320 |
|||
АХП(О)50-32-200б-1,3 |
11,5 |
32 |
7,5 |
11 |
190 |
240 |
270 |
|||
АХП(О)50-32-200-2 |
12,5 |
50 |
15 |
18,5 |
220 |
345 |
365 |
|||
АХП(О)50-32-200а-2 |
12 |
41 |
11 |
15 |
220 |
300 |
345 |
|||
АХП(О)50-32-200б-2 |
11,5 |
32 |
7,5 |
11 |
220 |
270 |
300 |
|||
АХП(О)50-32-200-2,5 |
12,5 |
50 |
15 |
18,5 |
240 |
375 |
395 |
|||
АХП(О)50-32-200а-2,5 |
12 |
41 |
11 |
15 |
240 |
330 |
375 |
|||
АХП(О)50-32-200б-2,5 |
11,5 |
32 |
7,5 |
11 |
240 |
300 |
330 |
|||
АХП(О)65-50-160-0,8 |
25 |
32 |
3,5 |
11 |
18,5 |
160 |
250 |
315 |
||
АХП(О)65-50-160а-0,8 |
24,5 |
26 |
11 |
15 |
160 |
250 |
295 |
|||
АХП(О)65-50-160б-0,8 |
23,5 |
20 |
7,5 |
11 |
160 |
220 |
250 |
|||
АХП(О)65-50-160-1,3 |
25 |
32 |
11 |
18,5 |
200 |
280 |
340 |
|||
АХП(О)65-50-160а-1,3 |
24,5 |
26 |
11 |
15 |
200 |
280 |
320 |
|||
АХП(О)65-50-160б-1,3 |
23,5 |
20 |
7,5 |
11 |
200 |
250 |
280 |
|||
АХП(О)65-50-160-2 |
25 |
32 |
11 |
18,5 |
225 |
305 |
370 |
|||
АХП(О)65-50-160а-2 |
24,5 |
26 |
11 |
15 |
225 |
305 |
350 |
|||
АХП(О)65-50-160б-2 |
23,5 |
20 |
7,5 |
11 |
225 |
275 |
305 |
|||
АХП(О)65-50-160-2,5 |
25 |
32 |
11 |
18,5 |
245 |
340 |
405 |
|||
АХП(О)65-50-160а-2,5 |
24,5 |
26 |
11 |
15 |
245 |
340 |
385 |
|||
АХП(О)65-50-160б-2,5 |
23,5 |
20 |
7,5 |
11 |
245 |
310 |
340 |
|||
АХП(О)80-65-160-0,8 |
25 |
32 |
5 |
15 |
18,5 |
175 |
300 |
320 |
||
АХП(О)80-65-160а-0,8 |
24,5 |
26 |
11 |
15 |
175 |
265 |
300 |
|||
АХП(О)80-65-160б-0,8 |
23,5 |
20 |
11 |
11 |
175 |
265 |
265 |
|||
АХП(О)80-65-160-1,3 |
25 |
32 |
15 |
18,5 |
210 |
330 |
350 |
|||
АХП(О)80-65-160а-1,3 |
24,5 |
26 |
11 |
15 |
210 |
295 |
330 |
|||
АХП(О)80-65-160б-1,3 |
23,5 |
20 |
11 |
11 |
210 |
295 |
295 |
|||
АХП(О)80-65-160-2 |
50 |
32 |
15 |
18,5 |
240 |
360 |
380 |
|||
АХП(О)80-65-160а-2 |
45 |
26 |
11 |
15 |
240 |
325 |
360 |
|||
АХП(О)80-65-160б-2 |
45 |
20 |
11 |
11 |
240 |
325 |
325 |
|||
АХП(О)80-65-160-2,5 |
50 |
32 |
15 |
18,5 |
270 |
390 |
410 |
|||
АХП(О)80-65-160а-2,5 |
45 |
26 |
11 |
15 |
270 |
355 |
390 |
|||
АХП(О)80-65-160б-2,5 |
42 |
20 |
11 |
11 |
270 |
355 |
355 |
|||
АХП500/37-1,0 |
500 |
37 |
960 |
6 |
132 |
200 |
1675 |
2870 |
3355 |
|
АХП500/37-1,5 |
500 |
37 |
132 |
200 |
1795 |
2990 |
3475 |
|||
АХП500/37-2,0 |
500 |
37 |
132 |
200 |
1945 |
3140 |
3625 |
|||
АХП500/37а-1,0 |
460 |
32 |
110 |
160 |
1675 |
2550 |
3210 |
|||
АХП500/37а-1,5 |
460 |
32 |
110 |
160 |
1795 |
2670 |
3330 |
|||
АХП500/37а-2,0 |
460 |
32 |
110 |
160 |
1945 |
2820 |
3480 |
|||
АХП500/37б-1,0 |
430 |
28 |
110 |
132 |
1675 |
2550 |
2870 |
|||
АХП500/37б-1,5 |
430 |
28 |
110 |
132 |
1795 |
2670 |
2990 |
|||
АХП500/37б-2,0 |
430 |
28 |
110 |
132 |
1945 |
2820 |
3140 |
Насос АХП 500/37 полупогружные
Агрегат электронасосный АХП 500/37 - полупогружной, вертикальный одноступенчатый предназначен для перекачивания химически активных и нейтральных жидкостей плотностью не более 1850 кг/м3, содержащих твердые включения в количестве не более 1,5 % по объему с размером частиц не более 1 мм, для которых скорость проникновения коррозии материала проточной части не превышает 0,1 мм/год.
Кинематическая вязкость перекачиваемой жидкости не более 30•10-6 м2/с (30 сСт). Температура перекачиваемой жидкости от минус 40 до плюс 120 0С.
Материал деталей проточной части насоса:
- хромоникелевая сталь 12Х18Н9ТЛ-"К";
- хромоникельмолибденовая сталь 12Х18Н12МЗТЛ-"Е";
- хромоникельмолибденомеднистая сталь 07ХН25МДТЛ-"И";
- углеродистая сталь марки "25Л" - "А".
Электронасосные агрегаты выпускаются в общепромышленном, взрыво- и пожаробезопасном исполнениях.
Обозначение типоразмера насоса |
Подача Q |
Напор Н, м |
Частота вращения n, с-1 (об/мин) |
Допускаемый кавитационный запас Δh, м, не более |
Мощность, потребл. насосом N, кВт |
|
м3/ч |
л/с |
|||||
АХП 500/37 АХП 500/37а АХП 500/37б |
500 475 450 |
139 132 125 |
37 32 28 |
16,6(1000) |
6,0 |
84 66 57 |
Примечания 1 Мощность насоса дана при перекачивании жидкости плотностью 1000 кг/м3. 2 Отклонения напора от указанных не должны превышать ± 5 %. 3 Критерием предельного состояния является снижение напора на 20 % вследствие износа деталей проточной части, а также увеличение вибрации насоса до величины, превышающей в 2 раза среднеквадратическое значение виброскорости. |
Насос ХП 160/49 полупогружной
Насос предназначен для перекачивания химически активных и нейтральных жидкостей плотностью не более 1850 кг/м3, содержащих твердые включения в количестве не более 0,1 % по объему с размером частиц не более 0,2 мм, для которых скорость проникновения коррозии материала проточной части не превышает 0,1 мм/год.
Кинематическая вязкость перекачиваемой жидкости до 30•10-6 м2/с (30 сСт). Температура перекачиваемой жидкости от минус 40 до плюс 90о С.
Материал деталей проточной части насоса:
- хромоникелевая сталь 12Х18Н9ТЛ-"К";
- хромоникельмолибденовая сталь 12Х18Н12МЗТЛ-"Е";
- хромоникельмолибденомеднистая сталь 07ХН25МДТЛ-"И";
Обозначение типоразмера насоса |
Подача Q |
Напор Н, м |
Частота вращения n, с-1 (об/мин) |
Допускаемый кавитационный запас Δh, м, не более |
Мощность, потребл. насосом N, кВт |
|
м3/ч |
л/с |
|||||
ХП 160/49 ХП 160/49а ХП 160/49б |
160 160 160 |
44,5 44,5 44,5 |
49 36 25 |
25(1500) |
4,0 |
31,4 23,1 16,0 |
Примечания 1 Мощность насоса дана при перекачивании жидкости плотностью 1000 кг/м3. 2 Отклонения напора от указанных не должны превышать ± 5 %. 3 Критерием предельного состояния является снижение напора на 20 % вследствие износа деталей проточной части, а также увеличение вибрации насоса до величины, превышающей в 2 раза среднеквадратическое значение виброскорости |
Насосы "ТХИ" полупогружные
Агрегаты электронасосные типа "ТХИ" - полупогружные, вертикальные, химические с опорами, вне перекачиваемой жидкости - предназначены для перекачивания химически активных и нейтральных жидкостей плотностью не более 1850 кг/м3 и содержащих твердые включения размером до 1 мм, объемная концентрация не превышает 15%, в том числе твердые включения размером до 5 мм, объемная концентрация не превышает 1%, с температурой до +120 С. Кинематическая вязкость перекачиваемой жидкости до 30 сСТ.
Уплотнение вала электронасоса - сальниковое.
Материал деталей проточной части насоса:
- хромоникелевая сталь 12Х18Н9ТЛ-"К";
- хромоникельмолибденовая сталь 12Х18Н12МЗТЛ-"Е";
- хромоникельмолибденомеднистая сталь 07ХН25МДТЛ-"И".
Типоразмер насоса |
Подача, м3/ч |
Напор, м |
Частота вращения, С-1(об/мин) |
Допускаем кавитацион. запас, м, не более |
Мощность двигателя, кВт |
|
Плотность, т/м3 |
||||||
до 1,3 |
до 1,85 |
|||||
ТХИ 500/20 |
500 |
20 |
730 |
6 |
55 |
90 |
Насос НПХ 2/25 погружной
Электронасос НПХ 2/25-К предназначен для перекачивания стоков различных химически активных и нейтральных жидкостей, в том числе стоков технологических систем АЭС, плотностью не более 1850 кг/м3.
В перекачиваемых жидкостях допускается содержание твердых включений с объемной концентрацией до 0,1% с размером частиц до 0,2 мм.
Температура перекачиваемой жидкости от 0 до плюс 80 ºС, температура окружающей среды от минус 40 до плюс 40 ºС.
Электронасос выпускается в сейсмостойком исполнении. Категория сейсмостойкости III, II в соответствии с НП-031-01.
- хромоникелевая сталь 12Х18Н9ТЛ-"К"
Наименование показателя |
Параметры |
Подача Q, м3/ч |
2 |
Напор H, м |
25 |
Частота вращения n, c-1 (об/мин) |
48(2900) |
Мощность N, кВт, не более |
2,2 |
КПД η, %, не менее |
25 |
Глубина погружения м, не более |
10 |
Габаритные размеры, мм длина ширина высота |
3355 245 780 |
Масса электронасоса, кг |
45 |
