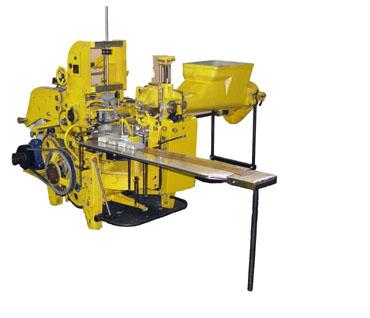

Автоматы для фасовки и упаковки серии АРМ
АРМ - автомат для фасовки и упаковки сливочного масла, животного (говяжьего или свиного) жира в брикеты массой 200 грамм и нежирного творога в брикеты массой 250 грамм.
АРМ-01 - автомат для фасовки и упаковки сливочного масла, животного жира в брикеты массой 100 грамм.
АРМ-02 - автомат для фасовки и упаковки сладкой творожной массы или хлебопекарных дрожжей в брикеты массой 100 грамм.
АР1М - автомат для фасовки и упаковки мясного фарша в брикеты массой 250 грамм.
Фасовочные автоматы АРМ, АРМ-01 могут работать на поточных линиях, а так же независимо от другого оборудования.Конструктивно автоматы АРМ, АРМ-01 выполнены так, что все операции фасовки и упаковки продукта происходят по кругу. Основным связующим звеном между рабочими узлами является формующий стол с находящимися на нем восемью гнездами, расположенными равномерно по окружности с шагом 45°.
Технологический цикл работы автомата состоит из следующих операций:
- загрузка бункера продуктом;
- подача упаковочного материала и нанесение даты дататором;
- отрезка развертки для коробки из ленты упаковочного материала;
- перенос развертки на формующую матрицу;
- проверка наличия развертки на формующей матрице;
- образование коробки и укладка ее в гнездо формующего стола;
- дозировка определенной порции продукта в коробку (дозировка продукта осуществляется поршневым механизмом; продукт из бункера в дозатор подается при помощи шнека);
- загибка краев брикета;
- подпрессовка, обеспечивающая плотность и окончательную заделку брикета;
- съемка готовых брикетов с формующего стола и подача их на транспортную ленту.
Все операции: образование коробки, дозировка продукта, загибка краев, подпрессовка и съем готовых брикетов происходят одновременно во всех гнездах формующего стола при его последовательном периодическом перемещении.
Технические характеристики:
Модель |
АРМ
|
АРМ-01
|
АРМ-02
|
АР1М
|
Тип автомата |
Карусельный, периодического действия
|
|||
Регулирование производительности |
Бесступенчатое
|
|||
Принцип дозирования |
Объемный
|
|||
Масса брикета, г |
200±3*
|
100±2
|
100±2
|
250±5
|
Размеры брикета, мм |
100х75х29
|
75х50х29
|
75х50х29
|
100x75x34
|
Производительность автомата, брик.\мин |
40...80
|
40...80
|
40...75
|
40...72
|
Габаритные размеры автомата | ||||
- Длина, мм |
2920
|
2920
|
2950
|
2920
|
- Ширина, мм |
2490
|
2490
|
1560
|
2490
|
- Высота, мм |
1540
|
1540
|
1900
|
1540
|
Масса автомата, кг |
1390
|
1390
|
1350
|
1390
|
* для нежирного творога масса брикета - 250+/-6
|
