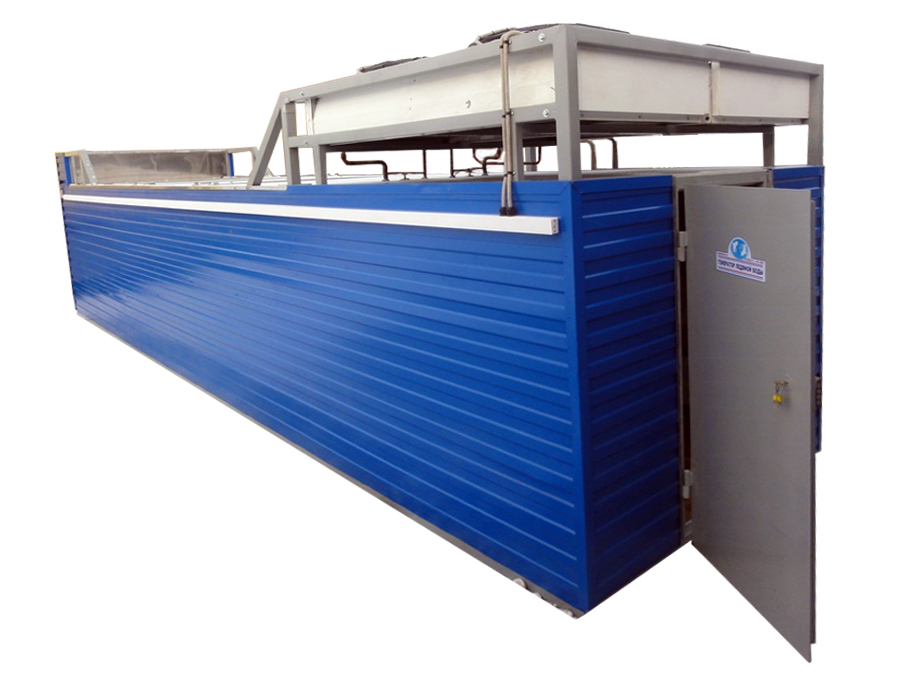

Генератор ледяной воды ГЛВ-50000
ГЛВ-50000– стандартное исполнение, уличное исполнение. Компрессор Bitzer 4НE-25Y-40P – 2 шт., фреон R-507a(R-404a),. Холодопроизводительность - 78,2 КВт/час при Ткип=-10 ˚С, Т кон.=+45 ˚С.
Винтовой компрессор Bitzer HSK 5364-40-40P(экономайзер) - уличное исполнение, холодопроизводительность 82,9 КВт/час при Т кип.=-10oC, Т кон.=+45 oC.
Испаритель 1400 метров, накопление льда 10086 - кг. Аккумулирующая способность 933 КВт/час. Потребляемая электрическая мощность мощность установки, Pe = 49 КВт/час.
1. Генератор ледяной воды предназначен для охлаждения молочных емкостей со встроенным змеевиком или при помощи разборного пластинчатого теплообменника.
2. Емкость изготовлена из стали (черный металл 3мм с покрытием цинакол +алюмол или нержавеющая сталь AISI 304 2,5 мм) . Толщина металла 2,5 мм.
3. Теплоизоляция емкости – экструдированный полистирол.
4. Толщина наращиваемого льда 100 мм. Масса накопленного льда 10430 кг. “Запасенная” холодопроизводительность 933 КВт/час. Длина испарителя 1400 метров. Все крепежные элементы испарителя изготовлены из нержавеющей стали, крепление элементов с помощью вытяжной клепки из нержавеющей стали AISI 316.
5. Металлическая конструкция, изготовлена из квадратного профиля.
6. Компрессор Bitzer 4Н-25.2Y- 40P – 2 шт. Две независимые системы.
- холодопроизводительность Pq= 76,2 КВт при Т кипении фреона R-507a = - 10 ºС, Ткон=+45ºС
Технические данные: 4H-25.2Y-40Pх2шт.
Объемная произв-сть (1450 об/мин 50Гц) 147,2 м³/час
Максимальный рабочий ток 90.0 A
Соотношение обмоток 50/50
Пусковой ток (ротор блокирован) 116.0 A Y / 193.0 A YY
Тип масла для R22 B5.2
Подогреватель масла в картере 140 W
Контроль давления масла MP54 (Delta P)
7. Воздушный конденсатор фирмы Технохолод, Pq=68 Квт.х2 = 136 КВт/час. Две независимые системы.
8. Встроенные системы:
- автоматическое ограничение роста льда;
- сушка испарителя;
- мягкий пуск;
- монитор напряжения.
9. Электрическая схема и фреоновая автоматика изготовлены из компонентов фирмы Danfoss. На каждую электрическую нагрузку устанавливается отдельный магнитный пускатель и тепловая защита.
10. Циркуляционный насос марки Lawara (CEA 370/3a, нерж.Италия), производительность W= 23 м³/час – 2 шт.
11. Размеры установки 8500х2500х2200 мм. Масса установки 5320 кг.
12. Данная установка заправлена фреоном и готова к эксплуатации.
