Консольные насосы

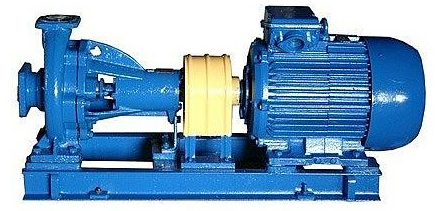

Консольные насосы К, КМ - предназначены для перекачивания чистой воды, производственно-технического назначения (кроме морской) с рН 6...9, температурой от 273 до 358К (от 0 до + 85oС) и от 273 до 378К (от 0 до +105оС), и других жидкостей, сходных с водой по плотности, вязкости и химической активности, содержащих твердые включения размером до 0,2 мм, объемная концентрация которых не превышает 0,1%. Описание изделия: Консольные насосы К, КМ (ГОСТ 22247-96) центробежные, консольные, одноступенчатые с односторонним подводом жидкости к рабочему колесу, колесо такого насоса располагается на конце вала (консоли), закрепленного в подшипниках корпуса насоса или электродвигателя. Такую же конструкцию имеют и другие типы насосов (химические, фекальные, грунтовые). Консольные насосы составляют большую часть от производства всех насосов ( это около 60% ). Их качество, надежность и удобство в эксплуатации в значительной степени определяет насосостроение в стране. Материал деталей проточной части консольных насосов серый чугун. Конструктивно насосы имеют следующие исполнения: К - консольные насосы центробежные, горизонтальные, одноступенчатые, с односторонним подводом жидкости к рабочему колесу, с опорой на корпусе, с приводом от электродвигателя через упругую муфту. КМ - консольно-моноблочные, рабочее колесо установлено на конце удлиненного вала электродвигателя. Консольные и консольно-моноблочные насосы К и КМ выпускаются с одинаковыми рабочими параметрами и при ограниченных рабочих площадях предпочтение отдается исполнению КМ, которые, как правило, на треть имеют меньшую длину. Консольно-моноблочные повысительные насосы КМП используются для перекачивания воды и других нейтральных жидкостей с температурой до +105оС в жилых и общественных зданиях.
Марка насоса | Параметры насоса | Параметры двигателя | ||
м3/ч | м | кВт | об/мин | |
К50-32-125 | 12,5 | 20 | 1,5 | 3000 |
К50-32-125а | 10 | 16 | 1,1 | 3000 |
К65-50-125 | 25 | 20 | 3 | 3000 |
К65-50-125а | 23 | 16 | 3 | 3000 |
К65-50-160 | 25 | 32 | 5,5 | 3000 |
К65-50-160а | 20 | 25 | 4 | 3000 |
К80-65-160 | 50 | 32 | 7,5 | 3000 |
К80-65-160а | 45 | 28 | 7,5 | 3000 |
К80-50-200 | 50 | 50 | 15 | 3000 |
К80-50-200а | 45 | 40 | 11 | 3000 |
К100-80-160 | 100 | 32 | 15 | 3000 |
К100-80-160а | 90 | 26 | 11 | 3000 |
К100-65-200 | 100 | 50 | 22 | 3000 |
К100-65-200а | 90 | 40 | 18,5 | 3000 |
К100-65-250 | 100 | 80 | 45 | 3000 |
К100-65-250а | 90 | 67 | 37 | 3000 |
К150-125-250 | 200 | 20 | 15 | 1500 |
К150-125-250а | 180 | 16 | 11 | 1500 |
К150-125-315 | 200 | 32 | 30 | 1500 |
К150-125-315а | 180 | 26 | 22 | 1500 |
К200-150-250 | 315 | 20 | 30 | 1500 |
К200-150-250а | 290 | 16 | 22 | 1500 |
К200-150-315 | 315 | 32 | 37 | 1500 |
К200-150-315а | 290 | 26 | 30 | 1500 |
К200-150-400 | 400 | 50 | 90 | 1500 |
К200-150-400а | 400 | 40 | 75 | 1500 |
К290/30 | 290 | 30 | 37 | 1500 |
К290/30а | 250 | 24 | 30 | 1500 |
К160/30 | 160 | 30 | 30 | 1500 |
К160/30а | 140 | 28,6 | 22 | 1500 |
К160/30б | 140 | 22 | 18,5 | 1500 |
1К8-18 на раме | 8 | 18 | 1,5 | 3000 |
1К20-30 насос на раме | 20 | 30 | 4 | 3000 |
1К50-32-125 насос на раме | 12,5 | 20 | 2,2 | 3000 |
1К65-50-160 насос на раме | 25 | 32 | 5,5 | 3000 |
1К80-50-200 насос на раме | 50 | 50 | 15 | 3000 |
1К80-65-160 насос на раме | 50 | 38 | 7,5 | 3000 |
1К100-65-200 насос на раме | 100 | 50 | 30 | 3000 |
1К100-65-250 насос на раме | 100 | 80 | 45 | 3000 |
1К100-80-160 насос на раме | 100 | 34 | 15 | 3000 |
1К150-125-315 насос на раме | 200 | 32 | 30 | 1500 |
Консольные моноблочные насосы | ||||
КМ50-32-125 | 12,5 | 20 | 2,2 | 3000 |
КМ50-32-125а | 10 | 16 | 1,5 | 3000 |
КМ65-50-125 | 25 | 20 | 4 | 3000 |
КМ65-50-125а | 23 | 16 | 4 | 3000 |
КМ65-50-160 | 25 | 32 | 5,5 | 3000 |
КМ65-50-160а | 20 | 25 | 4 | 3000 |
КМ80-65-160 | 50 | 32 | 7,5 | 3000 |
КМ80-65-160а | 45 | 28 | 7,5 | 3000 |
КМ80-50-200 | 50 | 50 | 15 | 3000 |
КМ80-50-200а | 45 | 40 | 11 | 3000 |
КМ100-80-160 | 100 | 32 | 15 | 3000 |
КМ100-80-160а | 90 | 26 | 11 | 3000 |
КМ100-80-160б | 80 | 20 | 7,5 | 3000 |
КМ100-65-200 | 100 | 50 | 30 | 3000 |
КМ100-65-200а | 90 | 40 | 22 | 3000 |
КМ100-65-250 | 100 | 80 | 45 | 3000 |
КМ100-65-250а | 90 | 67 | 37 | 3000 |
КМ150-125-250 | 200 | 20 | 18,5 | 1500 |
КМ150-125-250а | 180 | 16 | 15 | 1500 |
